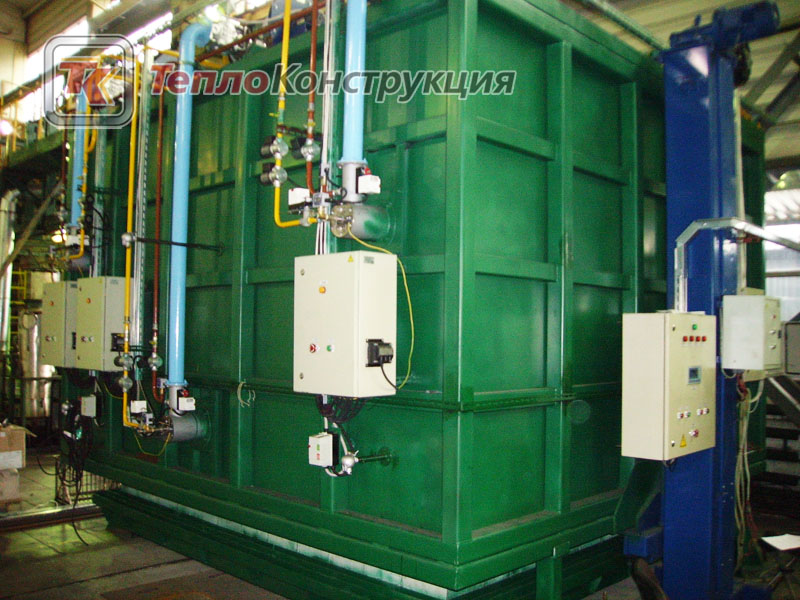

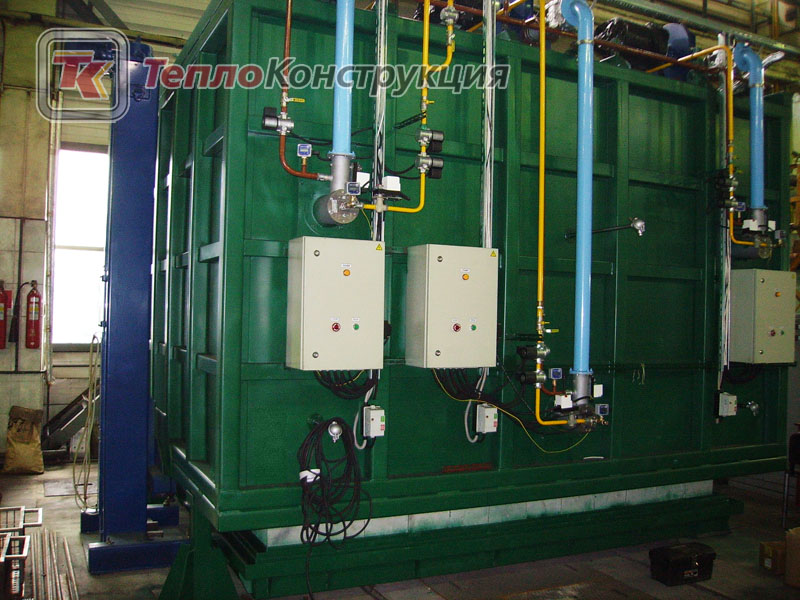

Газовая колпаковая печь СФН-25 с выкатным подом

Газовая колпаковая печь СФН-25 с выкатным подом служит для обжига заготовок углеродных материалов продуктами сгорания природного газа.

Оборудование состоит из следующих основных элементов:

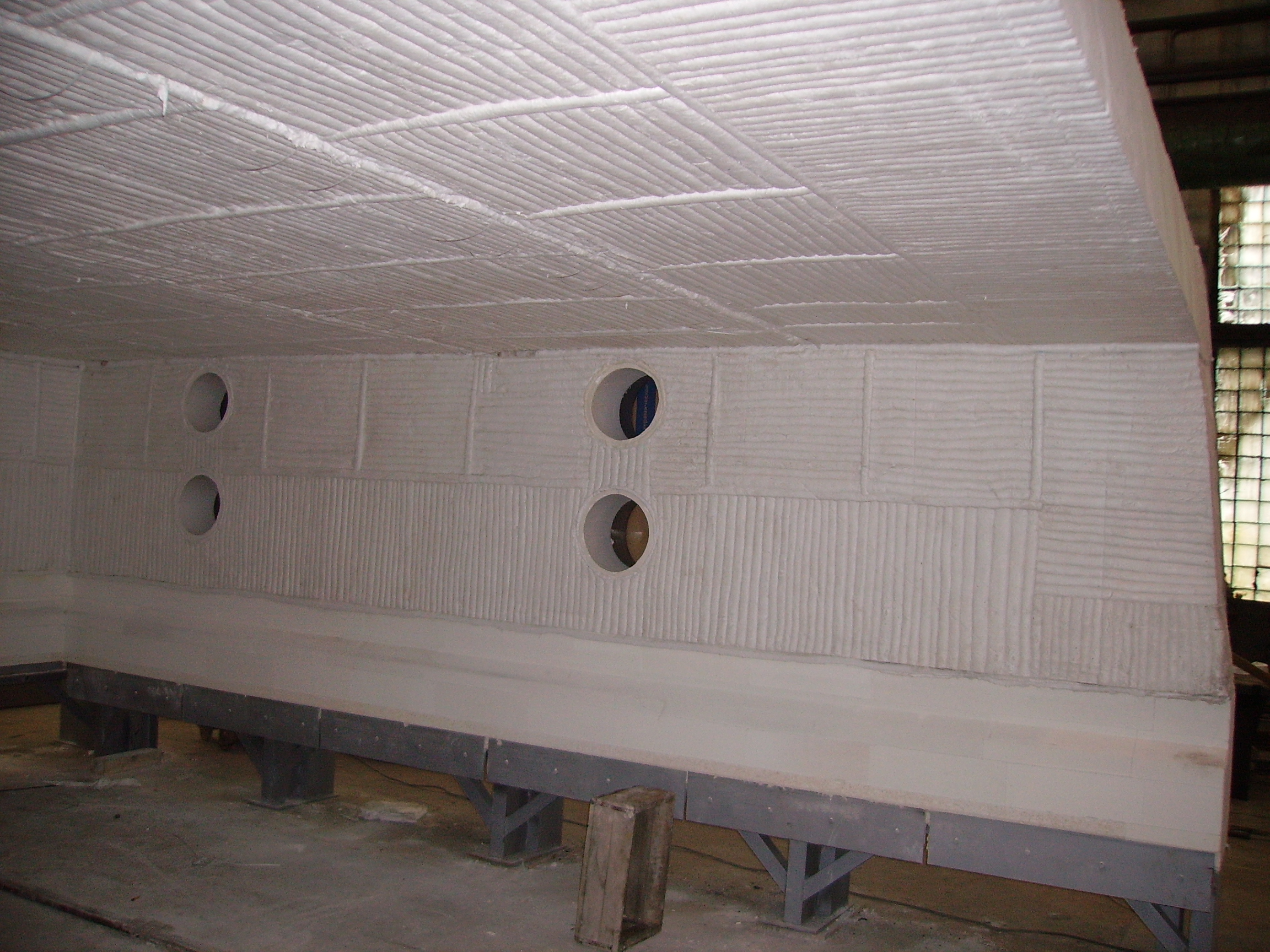

-футерованного корпуса (колпака);
-двух электромеханических подъемников;

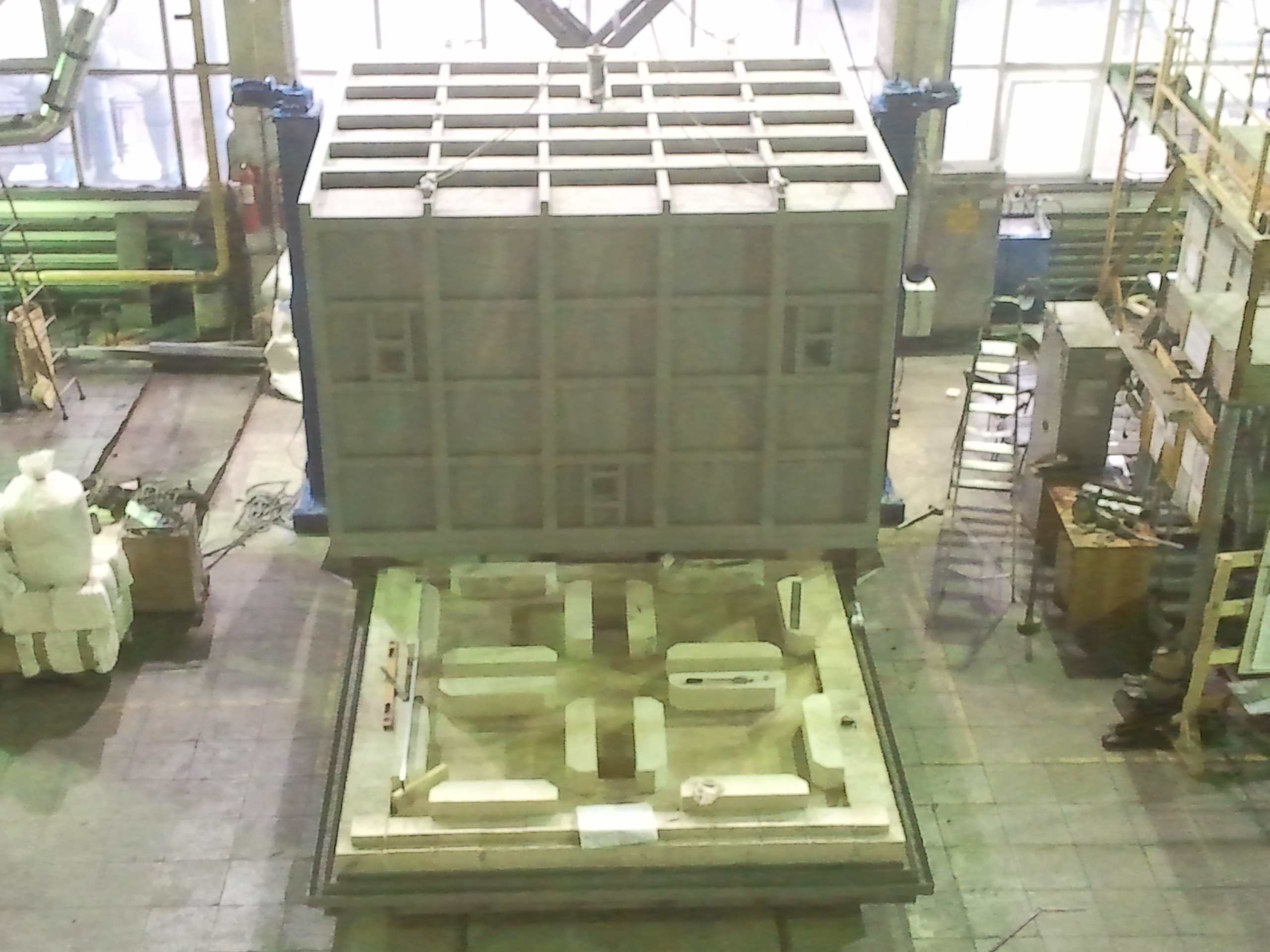

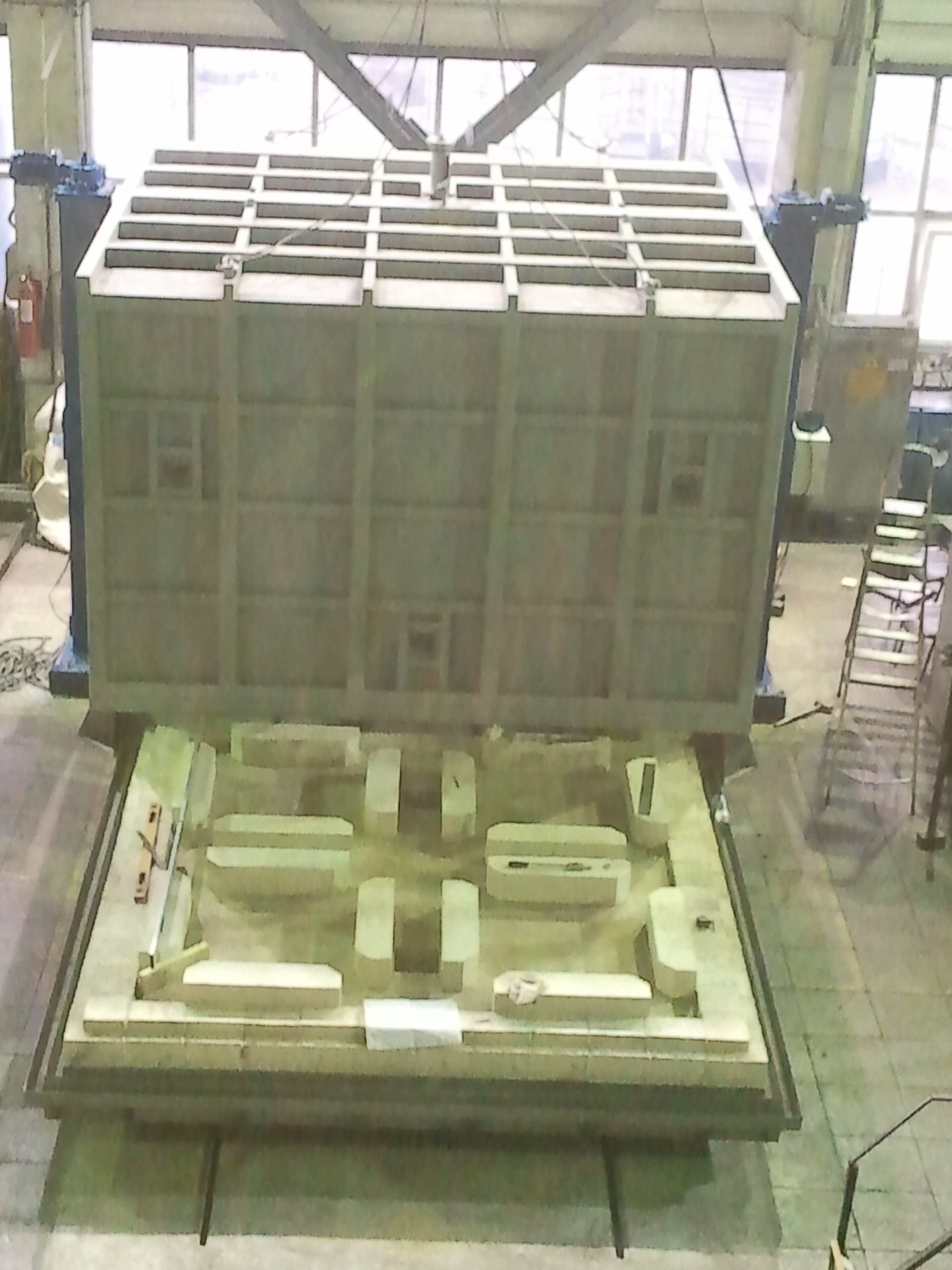

-подвижной тележки с патрубками отбора дымовых газов;
-шести газовых горелок ГСП-25;
-трубопровода подачи газа с запорно-регулирующей аппаратурой;
-трубопроводов подачи воздуха с регулирующей поворотной заслонкой;
-шести вентиляторов ВР 140-15-4;
-трубопровода подачи защитной атмосферы (азота);
-рециркуляционного вентилятора.

Работа устройства осуществляется следующим образом.
После загрузки изделий в нагревательное устройство СФН-25 режим тепловой обработки осуществляется под управлением блока управления тепловым режимом БУТР-1 автоматически. Воздух от индивидуальных вентиляторов через трубопровод подачи дутьевого воздуха поступает в горелки. Газ из цеховой газовой магистрали через гибкую подводку поступает в распределительный газопровод устройства, а затем в горелки, где смешивается с вентиляторным воздухом, поджигается запальными электродами горелок и сгорает в виде факелов. Отходящие дымовые газы через отверстия в подвижной подовой тележке поступают в патрубок отбора дымовых газов, а затем в боров и далее на дожигание в камеру дожигания, смонтированную на основе воздухонагревателя газового смесительного ВНС-0,5.

Факелы горелок распределены в рабочем пространстве таким образом, что обеспечивают наибольшую интенсивность перемешивания продуктов сгорания и, тем самым, равномерный нагрев изделий до требуемой температуры. Воздействие продуктов сгорания и излучение футеровки на поверхность муфелей в рабочем пространстве значительно увеличивает эффективность работы устройства. Благодаря надежной стабилизации горения обеспечивается устойчивая работа устройства в широком диапазоне расходов воздуха и газа.

Блок автоматического управления тепловым режимом БУТР-1 обеспечивает поддержание заданной температуры нагреваемых изделий и работу приборов системы газовой безопасности.

В случае аварийной ситуации (отключение электроэнергии) предусмотрена автоматическая подача защитного газа (азота) в рабочее пространство устройства через воздухопроводы горелок. Заполнение рабочего пространства защитной атмосферой происходит за 30 секунд (не более) при подаче азота под давлением 5 кПа. При этом расход азота составляет один баллон емкостью 80 л и давлении 150 кгс/см².
