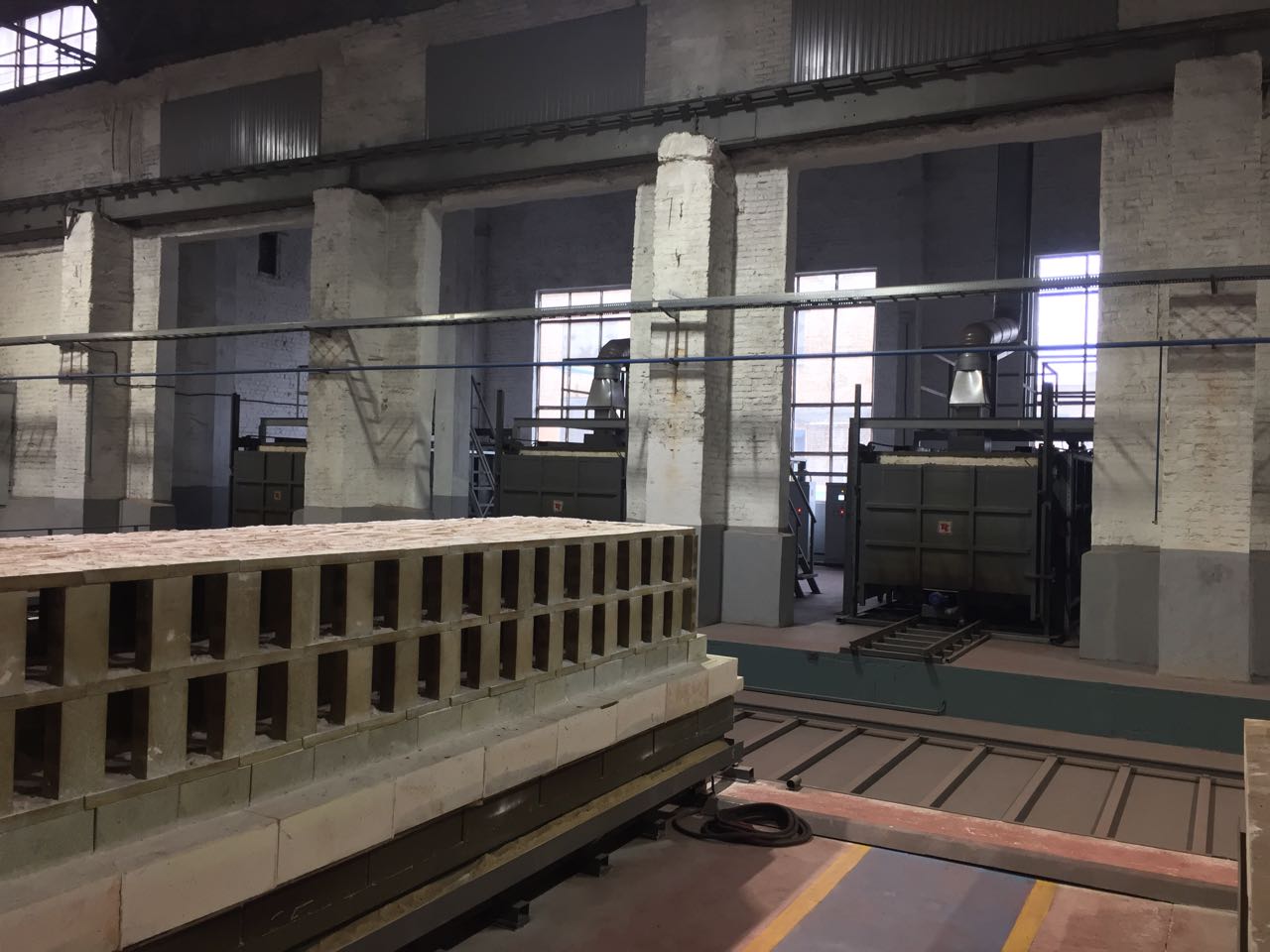

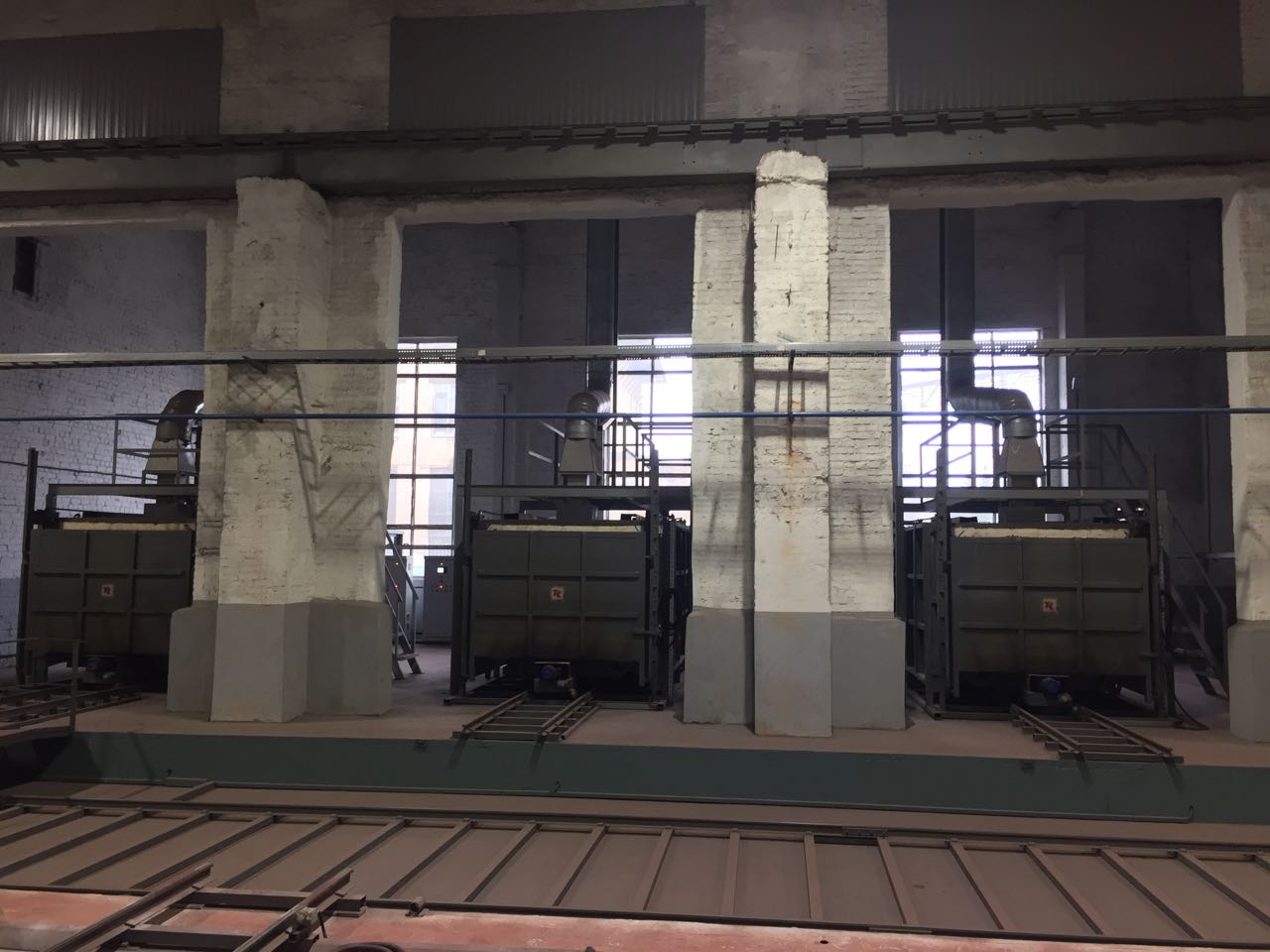

Камерная печь с выкатным подом ПВП 15.50.10/14М

Камерная электропечь ПК 7.12.8/13 для термообработки деталей в условиях воздушной атмосферы, в том числе обжига керамических форм. Описание конструкции камерной промышленной печи Дверь: Поворотная, открывается вручную влево Электронагреватели печи: карбидокремниевые, установлены вертикально по боковым стенам рабочей камеры Футеровка рабочей камеры печи и заслонки выполняется из современных высокоэффективных волокнистых огнеупорных и теплоизоляционных материалов: керамоволокно “Cerablanket”, плиты ШВПХ-550 и рулонный материал МКРР-130 Толщина теплоизоляции на стенах, своде рабочей камеры 400мм Управление печью осуществляется с пульта управления оператора на лицевой двери совмещенного щита (силовой и управления) Предусмотрена система автоматического отключения питания нагревательных элементов при достижении максимальной эксплуатационной температуры материала, тем самым обеспечивая их защиту от «перегрева» и оплавления Подвод электропитания к Оборудованию осуществляется по системе «TN-S» - пятипроводная схема подключения Современная система микропроцессорного регулирования температуры в печи, обеспечивает возможность гибкого программирования требуемых режимов работы оборудования Управление тепловым режимом печи - тиристорное, на базе трехфазного тиристорного блока и микропроцессорного терморегулятора  «Овен».

Электропечь с выкатным подом ПВП 48.48.20/12М предназначена для нагрева заготовок днищ под горячую объемную деформацию. Описание конструкции камерной электропечи с выкатным подом выкатной под с электромеханическим приводом; подъемная рабочая заслонка с электромеханическим приводом; футеровка стен и свода рабочей камеры полностью выполнена из высокоэффективных волокнистых огнеупорных и теплоизляционных материалов; футеровка пода выполнена комбинированной: нижний теплоизоляционный слой выполнен из легкого монолитного вермикулитобетона и легковесного шамотного кирпича, верхний слой – из огнеупорного шамотного кирпича; тиристорное управление тепловой мощностью Печь с выдвижным подом представляет собой футерованный  металлокаркас, выполненный из сортового и листового проката. Для загрузки-выгрузки нагреваемых изделий печь оснащена выкатным подом  и  подъемной  дверью (заслонкой) . Подъем заслонки и выкатывание пода Электропечь имеет 3 термические зоны регулирования температуры в рабочем пространстве печи, состоящие из 8-и блоков нагревателей. Электронагреватели печи, выполненные в виде проволочной спирали из сплава GS 23-5  диаметром 3,5 мм, смонтированы  на  керамических трубках на боковых и задней стенках рабочей камеры, на своде, а также на  выкатном поду и на подъемной заслонке. Управление тепловым режимом печи - тиристорное,  на базе трехфазных тиристорных блоков и микропроцессорных терморегуляторов «Термодат-14Е5». Соединения электронагревателей и силовых кабелей смонтированы на боковых стенах, задней стенке, на своде и на подъемной заслонке печи. Алюминиевые шины с выводами электронагревателей и контактными зажимами закрыты защитными кожухами, имеющими перфорацию для охлаждения контактов. Система управления смонтирована в 9-и напольных шкафах и для позонного управления температурным режимом печи в боковых  стенах печи установлены 3 термопары ТХА(К) хромель-алюмель - по одной на каждую зону. Монтаж электропечи выполнен в соответствии с требованиями конструкторской документации и по проекту привязки и установки  печи, разработанному самим потребителем.  Под для защиты кладки от механических повреждений при загрузке и выгрузке садки, а также для защиты электронагревателей от окалины  оснащен составным подовым листом из 9-и частей, размерами 1500мм х 1500мм каждый. Толщина листа 15мм. Материал - жаропрочная окалиностойкая сталь 20Х23Н18.

Проходная газовая печь ППГ-3 предназначена для обжига керамических стержней, драйеров и рамок при температуре до 1420ºС Газовая проходная печь, оснащенная выкатными вагонетками с механизмом перемещения толкательного типа, с футеровкой рабочей камеры из высокоэффективных волокнистых огнеупорных и теплоизоляционных материалов, системой отопления на базе рекуперативных газовых горелок, с системами газоснабжения, дымоудаления и с системой управления на базе ПЛК (Программируемый логический контроллер). Конструктивные особенности печи: Каркас печи Металлоконструкции каркаса рабочего туннеля газовой печи в усиленном промышленном исполнении изготавливаются из профильного и листового проката. Конструкция покрашена грунтовой и покрывной краской. Части, подвергающиеся воздействию повышенных температур, покрыты термоустойчивой краской. Футеровка Футеровка рабочего туннеля и обжиговых вагонеток печи выполняется из современных высокоэффективных и высокотемпературных волокнистых и теплоизоляционных материалов:  керамоволокно “Cerachemblanket”, керамоволокно “Cerablanket”, плиты ШВПХ-550, плиты ШВП-350, плиты ПВП-280 и рулонный материал МКРР-130.  Вагонетки Количество вагонеток – 22 шт., служат для перемещения коробов с продукцией в печи при обжиге. Вагонетка из несущей рамы, 2-х колесных пар, упоров и огнеупорной кладки. Рама выполнена из профилей проката. Кладка вагонетки выполнена четырехслойной. Толкатель цепного типа Толкатель предназначен для непрерывного плавного перемещения вагонеток в печи в одном направлении. Состоит из цепного толкателя и привода. Толкатель обеспечивает скорость передвижения вагонеток в диапазоне 0,25÷0,4 м/ч. Газовые горелки ГСП-10 - 6 шт. с широким диапазоном изменения коэффициента избытка воздуха; горелки оснащены блоками автоматики газовой безопасности и автоматического управления тепловым режимом БУТР-1. Имеется сертификат соответствия ТС (Таможенный союз) срок действия до 2020г. Управление тепловым  режимом печи Печь по регулированию температуры в рабочем пространстве выполнена 3-х зонной. Блоки автоматического управления тепловым режимом БУТР-1 обеспечивают поддержание заданной температуры обжигаемых изделий и работу приборов системы  газовой безопасности.
