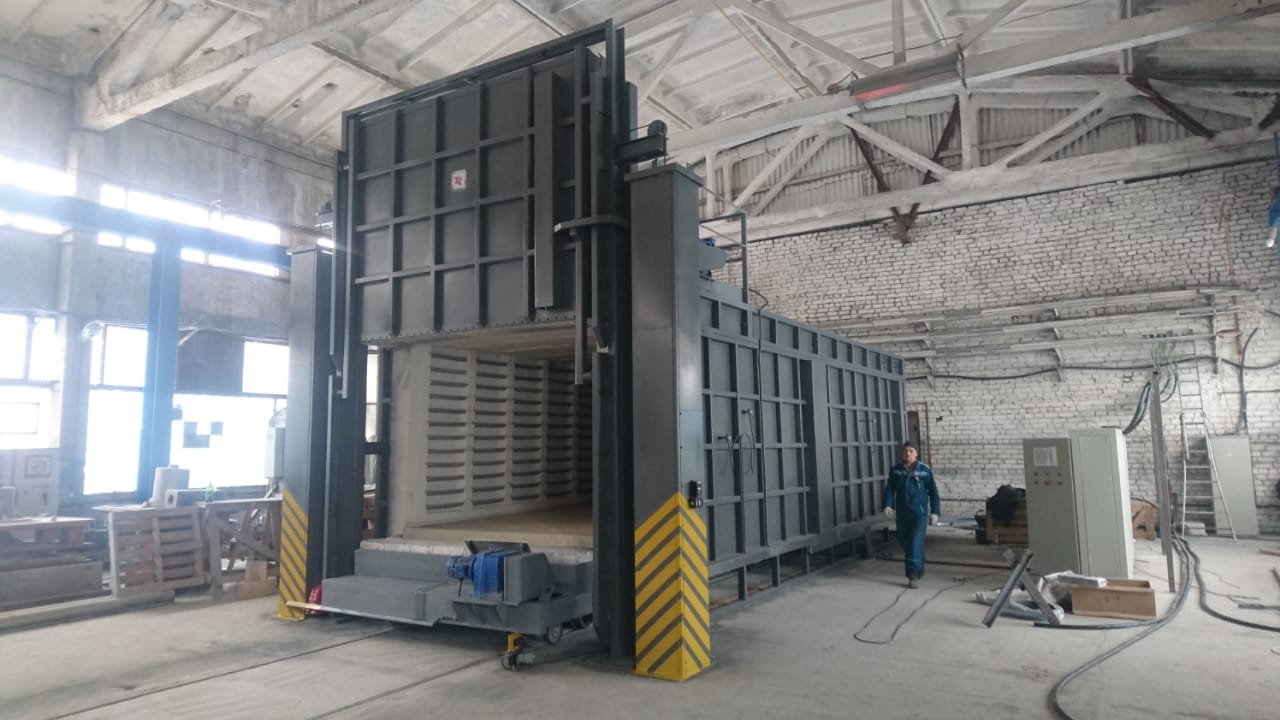

Электропечь с выкатным подом ПВП 25.90.20/12,5М

Электропечь с выкатным подом ПВП 25.90.20/12,5М предназначена для термообработки чугуна при температуре до 1250ºС в условиях воздушной среды.

Описание конструкции камерной электропечи с выкатным подом ПВП:

Конструкция печи

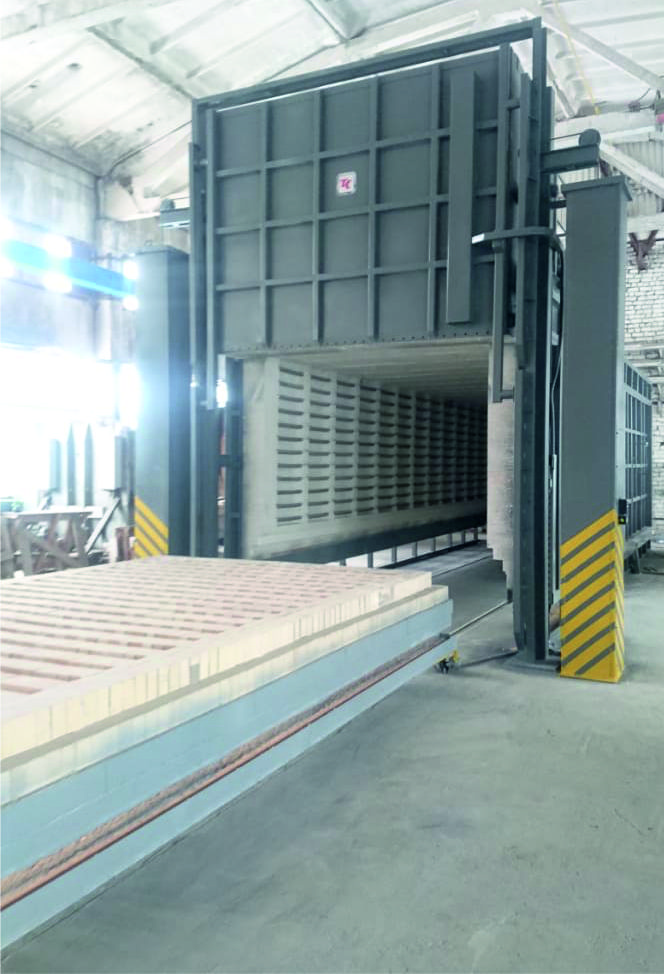

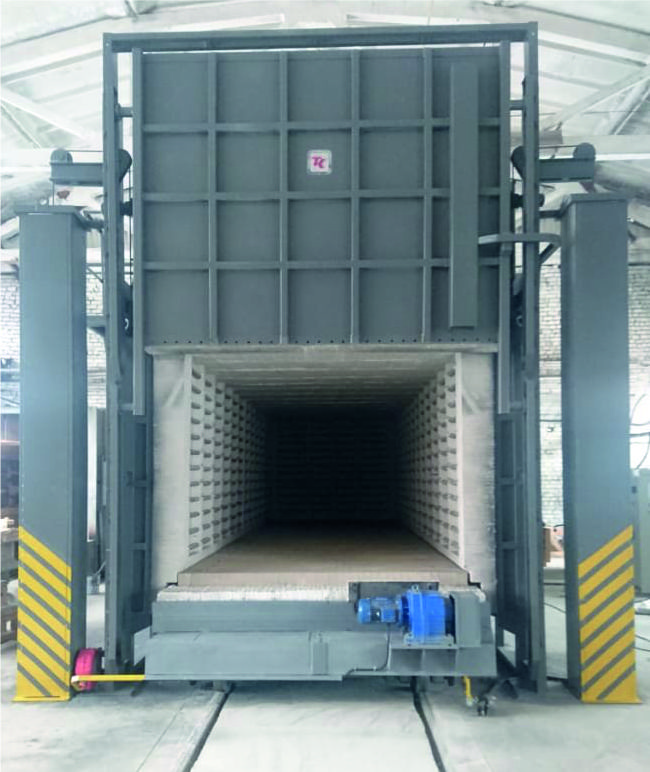

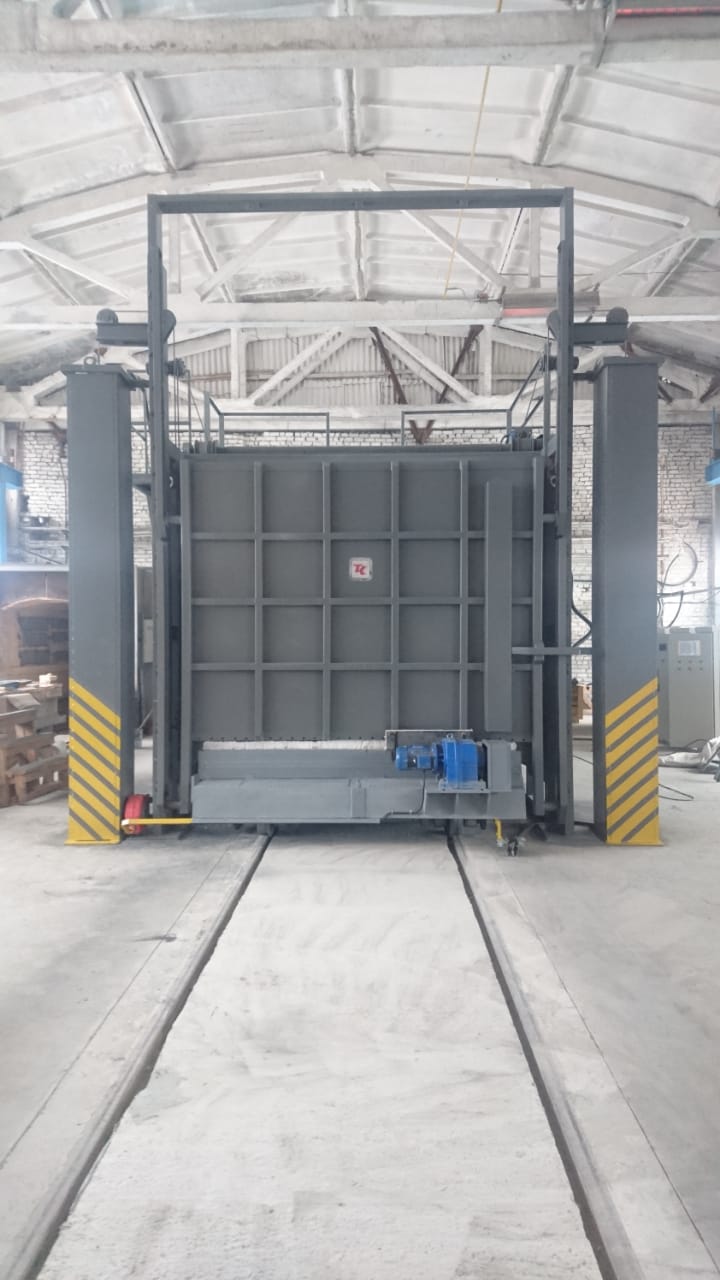

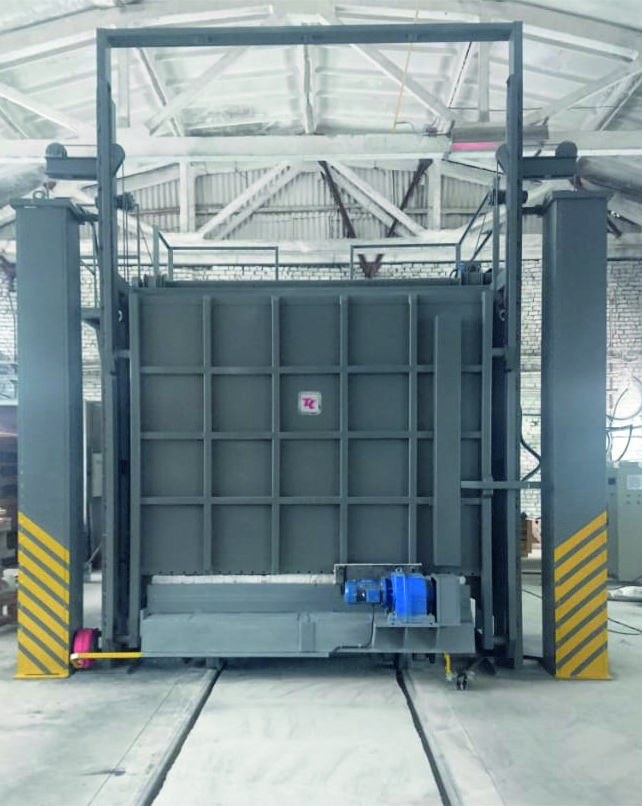

Электропечь оснащена выкатным подом и подъемной рабочей заслонкой. Металлоконструкции каркаса рабочей камеры выполнены в усиленном промышленном исполнении из профильного и листового проката. Подъемная рабочая заслонка открывается вверх и перемещается по направляющим.

В передней части печи сверху расположены шкивы механизма подъема дверцы, а в задней части — мотор-редуктор этого механизма. Крайние положения подовой тележки, а также подъема и опускания дверцы контролируются путевыми выключателями. При подъеме рабочей заслонки нагреватели печи автоматически отключаются. По периметру пода печи предусмотрен песчаный затвор.

Футеровка рабочей камеры и заслонки выполнена из современных высокоэффективных волокнистых огнеупорных и теплоизоляционных материалов: Z-блоки из керамоволокна, плиты ШВП-350, плиты ПВП-280 и рулонный материал МКРР-130. Толщина теплоизоляции на стенах и своде рабочей камеры составляет 350 мм.

Под печи футеруется двумя слоями огнеупоров: нижний слой выполнен из легковесного шамотного кирпича, а верхний (подовый) слой — из огнеупорного шамотного кирпича.

Нагревательные элементы
Электронагреватели печи спирального типа изготавливаются из сплава "Суперфехраль" и располагаются на керамических трубках на боковых и задней стенках рабочей камеры, а также на поде и заслонке. Нагреватели на поде выполнены в виде круглых спиралей, уложенных в пазах кладки пода.

Управление печью
Система управления печью монтируется в трех шкафах управления. Совмещенные силовые шкафы соединены с печью силовыми и сигнальными кабелями. Управление осуществляется с пульта оператора на лицевой двери совмещенного щита (силового и управления)

Управление тепловым режимом печи
Электропечь выполнена четырехзонной по регулированию температуры. Управление тепловым режимом осуществляется с помощью тиристорных блоков и микропроцессорного терморегулятора "Термодат", который обеспечивает автоматическое регулирование температуры по предварительно заданной термической программе. Прибор поддерживает функцию архивирования данных с возможностью вывода на ПК для контроля и записи графика изменения температуры в рабочей камере. На лицевой панели прибора имеется USB-разъем для оперативного съема архивных данных.

В стенах рабочей камеры установлены четыре стационарные термопары ТПП(S) в защитных чехлах.

Система сбора и хранения информации
Для сбора и хранения данных используется опция архивирования терморегулятора "Термодат". Прибор поддерживает вывод данных на ПК для контроля и записи графика изменения температуры.

Аварийная сигнализация
Предусмотрена система автоматического отключения питания нагревательных элементов при достижении максимальной эксплуатационной температуры, что защищает их от перегрева и оплавления.
