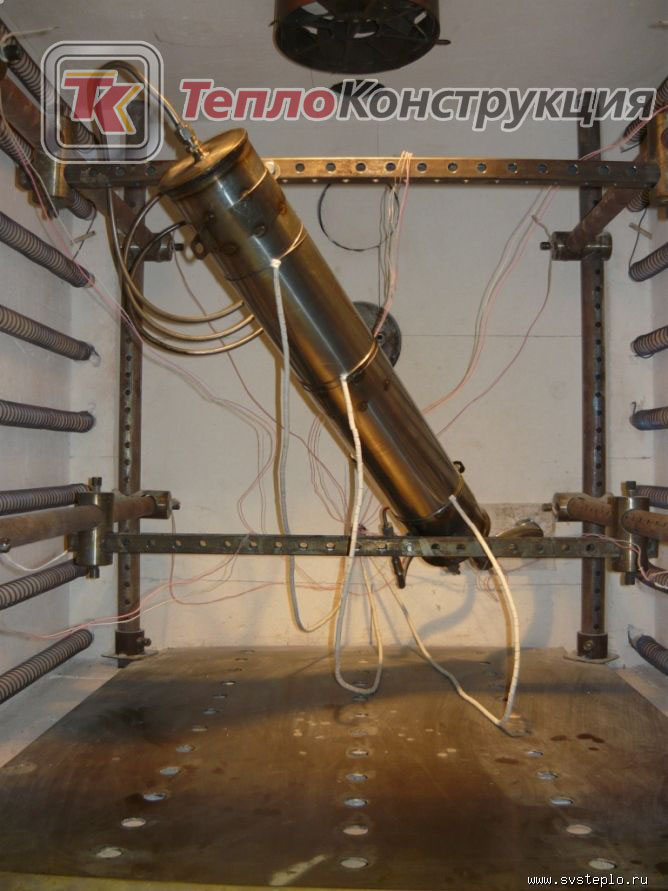

Камерная электропечь ПК 10.10.10/7

Камерная электропечь ПК 10.10.10/7 предназначена для термической обработки объемных пустотелых металлоизделий.

Описание конструкции камерной промышленной печи

Металлокаркас электропечи и поворотной двери рабочего окна выполнен из профильного и листового проката.
Вся футеровка рабочей камеры печи и поворотной двери выполнена из современных высокоэффективных волокнистых огнеупорных и теплоизо - ляционных материалов. Общая толщина многослойной теплоизоляции на стенах и своде рабочей камеры - 200 мм.
Электронагреватели печи, спирального типа из сплава «Суперфехраль», смонтированы на керамических трубках на боковых стенках рабочей камеры и на портале. Нагреватели на поду печи, также выполненные в виде круглых спиралей на трубках, уложены в зазорах между плитами пода.
Электропечь выполнена однозонной по регулированию температуры в рабочем пространстве печи. Нагреватели соединены по схеме «звезда».
Для выравнивания температурного поля в рабочей камере печь оборудована сводовым вентилятором «мешалкой».
Соединения электронагревателей и силовых кабелей смонтированы на задней стенке промышленной печи.
Клеммники с выводами электронагревателей и контактными зажимами закрыты защитными кожухами, имеющими перфорацию для охлаждения контактов.
Управление тепловым режимом печи - тиристорное, на базе трехфазного тиристорного блока и микропроцессорного терморегулятора ТРМ 251 «Овен».

Технические характеристики электропечи

№ пп	Наименование параметра	Значение
1	Номинальная мощность, кВт	34
2	Номинальная рабочая температура, 0С	700
3	Среда в рабочем пространстве	воздух
4	Напряжение питания, В	380
5	Число фаз	3
6	Тип микропроцессорных регуляторов	ТРМ 251 «Овен»
7	Количество термических зон	1
8	Размеры рабочего пространства, мм диаметр длина (глубина) высота	1000 1000 1000
9	Габаритные размеры электропечи, мм ширина длина (глубина) высота (с приводом рециркуляционного вентилятора)	1500 2400 1450
10	Масса электропечи, кг	950
