Модернизация электропечи с выкатным подом ОКБ-3015

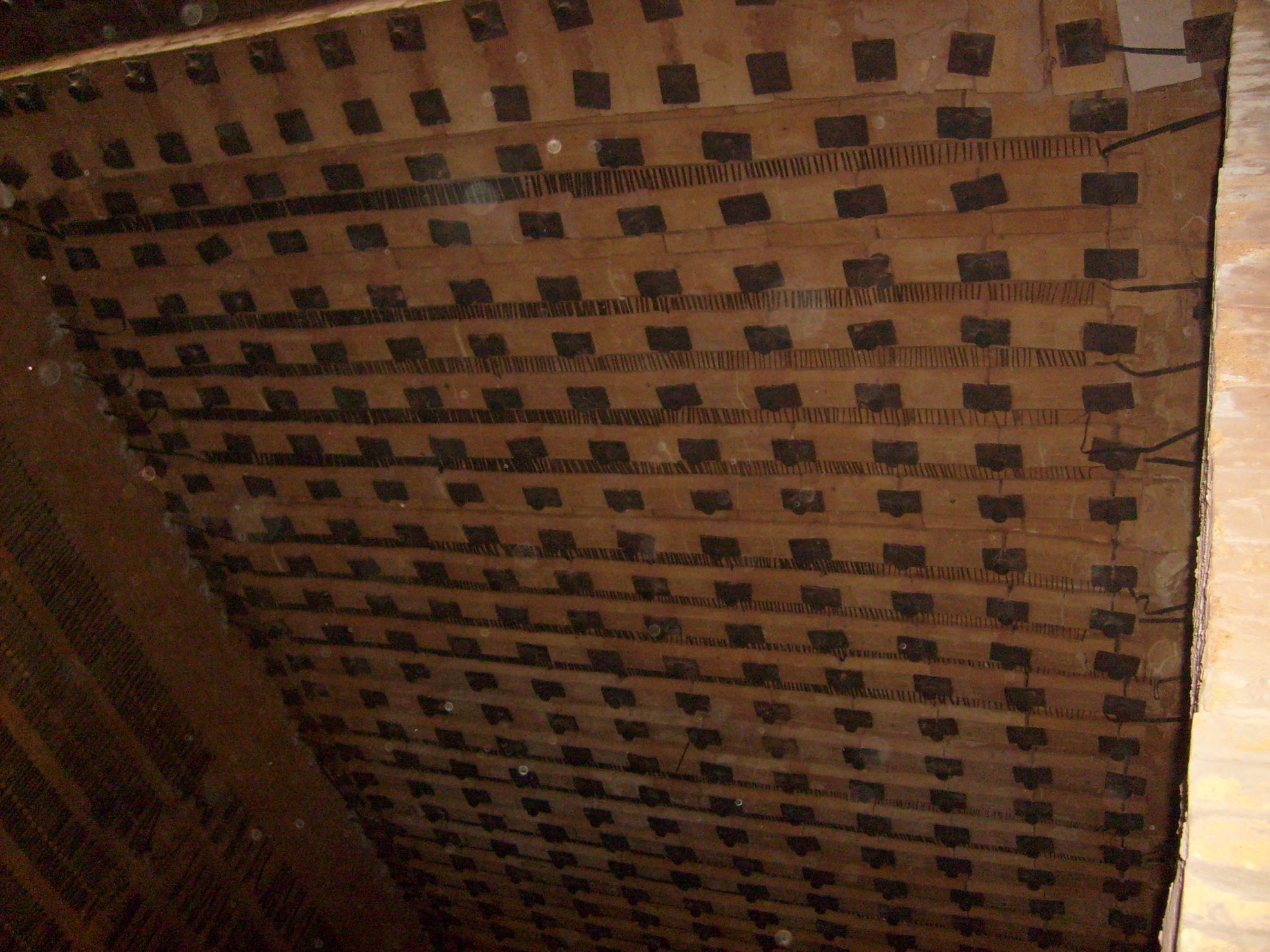

Замена свода и капитальный ремонт портала камерной электропечи с выкатным подом ОКБ-3015

Новая конструкция свода печи ОКБ-3015 включает в себя следующие основные узлы:

панель сводовая – 4шт. с размерами 7500(L) х 2150(B) х 500 (H) мм;
панель портальная– 1 шт. с размерами 7500(L) х 900(B) х 740 (H) мм;
вентилятор сводовый (жаростойкое исполнение) – 4 шт.

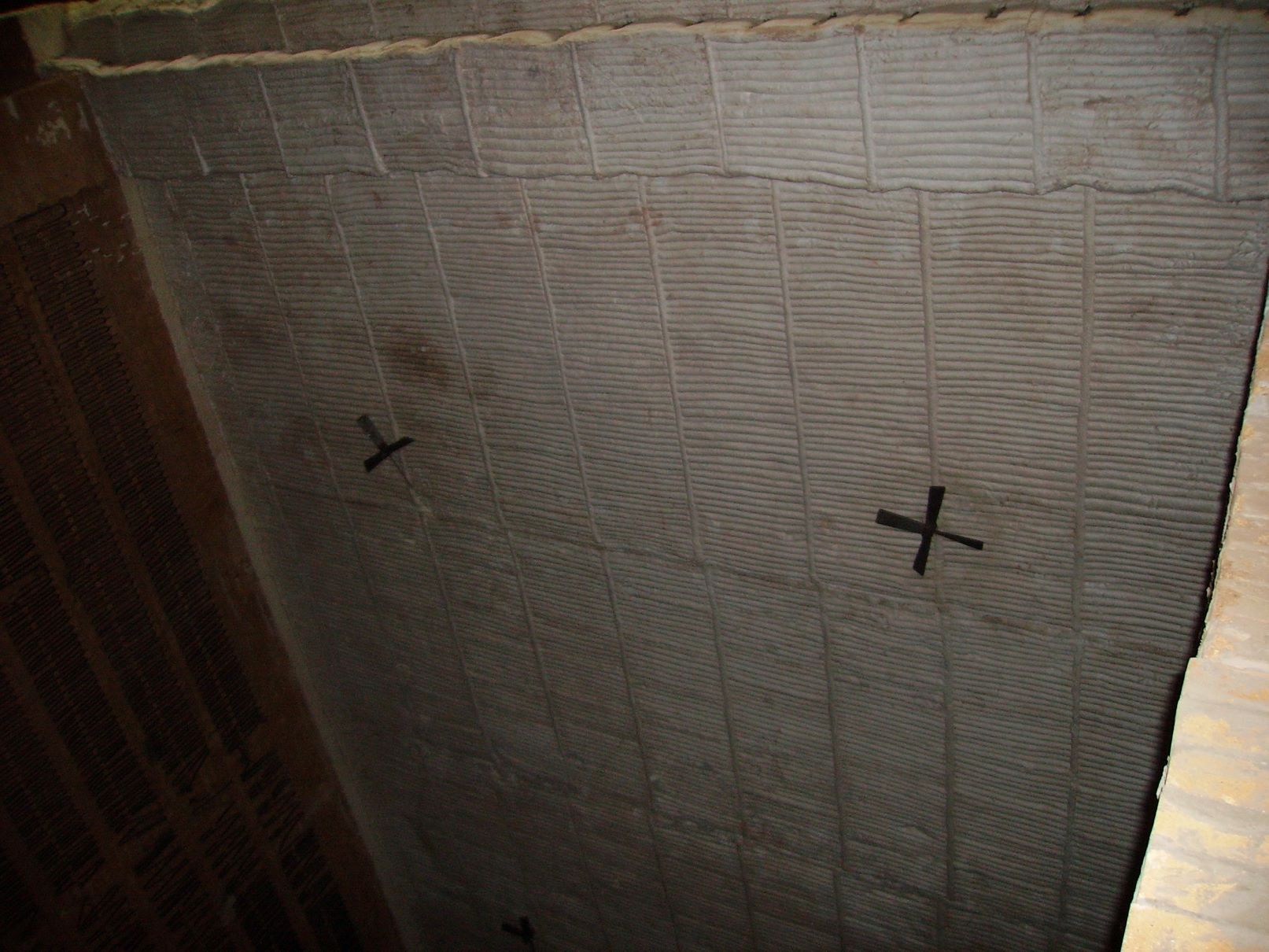

Футеровка панелей выполнена модульными керамоволокнистыми блоками, размеры 600 х 300 х 300 мм.

Крепление модульных блоков к нижним листам панелей производится анкерами из листовой (толщина 3 мм) жаропрочной стали 20Х23Н18 с помощью сварки.

Технико-экономические показатели работы печи ОКБ-3015 с новым сводом

Проведенный процесс термообработки корпусного изделия показал повышение равномерности температурного поля в рабочей камере печи электропечи с ±10 до ±5 оС.

Применение конструкции свода с футеровкой из высокоэффективных волокнистых материалов позволило уменьшить установленную мощность за счет снятия всех сводовых нагревателей на 117,8 кВт (~на 10%) и энергозатраты на термообработку в печи ОКБ-3015 на 10-15%%.

Технические характеристики электропечи

Наименование параметра, единица измерения	Значение до ремонта	Значение после ремонта
1. Мощность печи, кВт	1200	1082,2
2. Мощность, размещенная на своде, кВт	120	2,2*
3. Максимальная рабочая температура, оС	850	850
4. Равномерность распределения температуры в объеме рабочей камере, оС	±10	±5
5. Размеры рабочей камеры печи, мм ширина х длина х высота	6500 х8500 х 5200	6500х8500 х 5300
6. Размеры свода, мм ( длина х ширина)	9400 х 7500	9400 х 7500
7. Минимальная высота свода от нулевой отметки, мм	6500	6600
8. Количество вентиляторов, шт	0	4
9. Толщина футеровки, мм	500	300
10. Масса футеровки свода с металлоконструкциями и кладкой верха стен, т	68	15
11. Электропитание	ф.380/220В, 50Гц	ф.380/220В, 50Гц
12. Режим работы печи	периодический	периодический
